TH2886S脉冲式线圈测试仪重塑线圈绝缘质量防线

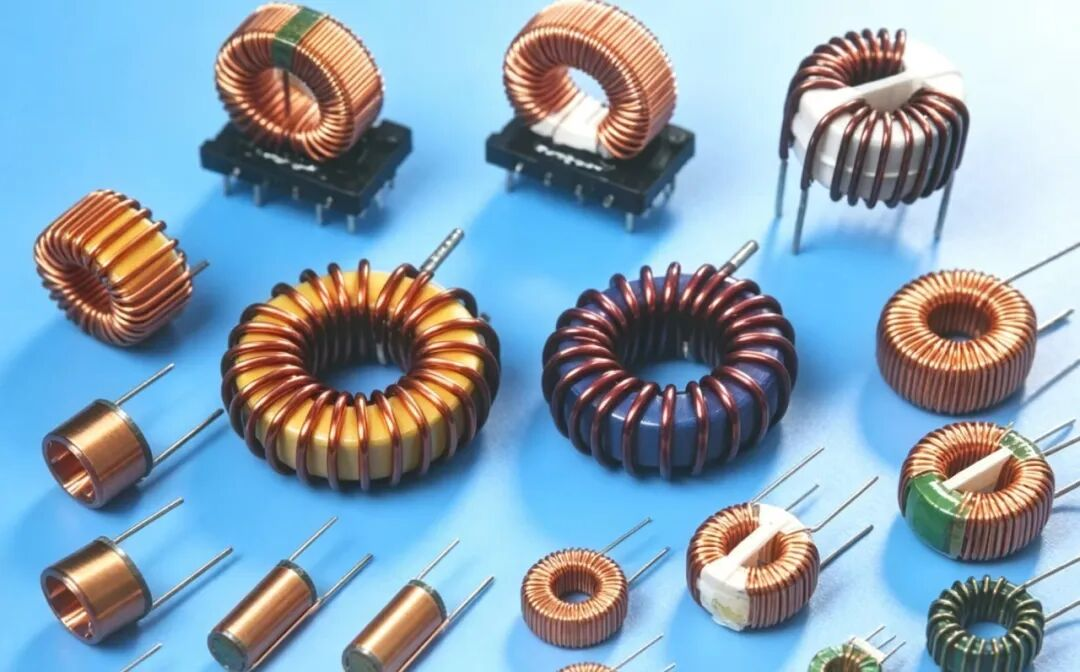

在变压器、电机、电感等线圈类产品的生产中，绝缘性能是决定产品可靠性与安全性的核心指标。

多重因素影响，线圈层间、匝间甚至引脚间极易出现绝缘性能下降的问题。这些隐蔽的缺陷不仅会导致产品寿命缩短、性能不稳定，更可能引发短路、烧毁等严重故障，给企业带来巨大的质量风险与经济损失。

什么是线圈脉冲测试法？

线圈脉冲测试法是对绕线元件施加一个非破坏性、高速、低能量的电压脉冲。

储能电容C1与被测绕线元件并联后，加载脉冲电压产生LC谐振，通过观察谐振衰减可了解绕线元件内部线圈状态（含绝缘、电感及并联电容等）。

用相同电容储存相同电压，再通过相同宽度的脉冲放电施加至被测与标准线圈，比较两者因电感量和Q值产生的电压衰减波形，可判线圈优劣。

上图中的自激振荡衰减波形与线圈L值、Q值紧密相关，反映圈数、工艺差异及材质。高压脉冲放电可判定绕组或磁芯绝缘不良。

当线圈匝间或者层间出现下列情况时，会呈现不同波形：

如何高效、精准地检测线圈绝缘缺陷，成为行业亟待突破的关键难题。

TH2886S脉冲式线圈测试仪是同惠采用高速采样技术研发的新一代线圈类产品绝缘性能测试仪器。

TH2886S可提供最大脉冲能量 1.098J，低压 50V到高压 6000V，12Bits高采样率，采用 10通道独立输出设计，支持多线圈同步检测，内置九大线圈波形判定方法，以此来判断被测试线圈的性能是否达标或优劣程度。

1.098J 高能量搞定破皮线圈检测

TH2886S最大脉冲能量达 1.098J，远超以往仪器换算后的等效能量水平。对于有破皮问题的电感线圈，其高能量脉冲输出是解决测试难题、确保测试准确有效的关键，能为质量检测与性能评估提供可靠技术支持。

10通道并行，效率倍增

TH2886S采用多通道设计，允许同时连接和测试多个线圈，最多10个输出通道，支持多线圈同步测试，大幅提升生产线检测效率，缩短交付周期。

12Bits高采样率，提升测试可靠性

TH2886S波形采样率达12Bits，能以高分辨率细致捕捉脉冲波形，精准还原其细微变化，清晰记录上升沿、下降沿及微小波动噪声，为测试人员提供真实准确数据，提升电感线圈测试结果准确性与可靠性。

宽电压覆盖，适应多元需求

TH2886S实现50V-6000V超宽电压覆盖，满足多规格线圈测试需求：50V适用于微型电感绝缘检测，500V-3000V匹配工业电感耐压验证，4000V-6000V专项支持高压变压器匝间测试，大大满足多需求测试。

120ms超高速检测

TH2886S脉冲式线圈测试仪将单次测量时间缩短至最快120ms，这一速度优势得益于其优化的脉冲产生、高速数据采集和实时处理算法。在高速生产线上，每节省一秒都意味着产能的提升，更带来质量成本的结构性优化。

九大判定方法，全方位洞察绝缘缺陷

TH2886S支持九种专业判定模式（面积、面积差、毛刺总量、最大毛刺、波峰比、波峰差、角频率、衰减系数、品质因数），使得被测元件的波形能够与仪器内置的标准波形样本进行更为细致的对比。

上图为部分波形比较

在工业4.0时代，质量管控的智能化、精细化已成为企业核心竞争力。TH2886S脉冲式线圈测试仪以多通道、超高速、强分析三大核心优势，为线圈类产品提供全生命周期的绝缘性能保障，助力企业降本增效、提升产品可靠性。
